Pacto

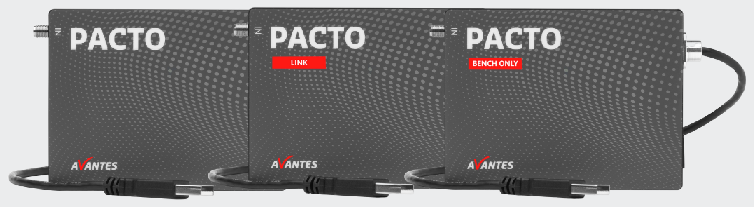

PACTO，compact line全新光譜儀，在系統集成中的應用中擁有強大的性能。PACTO兼容Avantes光源、配件和AvaSoft軟件。Pacto是一個性能強大的多功能設備，可以根據您的應用需求進行定制。Pacto有三種不同的系列，每一種都是為滿足不同應用需求而設計的。
Pacto：Pacto性能強大，它傳輸速度快，優化雜散光至更低值，并且信噪比更高。Pacto可以選配2048或4096像素探測器，不同大小的狹縫尺寸和USB通信可供選擇。
Pacto Link：如果您想將設備集成到需要不同通信協議的系統中，Pacto Link是理想的選擇。Pacto Link適配RS232或SPI通信協議，以增強系統設備的功能性。
Pacto Bench Only：Pacto Bench Only擁有對稱式Czerny-Turner光學平臺，其中包括光學器件和探測器，沒有其他的電子設備。您可以靈活使用，定制產品，以融合自己的電子產品設備。
技術數據
Pacto
| Pacto 2K | Pacto 4K | |
| 光學平臺 | 對稱Czerny-Turner，75mm焦距; Pacto 光學平臺 | |
| 波長范圍 | 200 - 1100 nm | |
| 雜散光 | 0.1 - 1% (典型值：光柵300線對數/mm閃耀波長250nm，雜散光<0.3%) | |
| 靈敏度 | 365,000 | 261,000 |
| 探測器 | 濱松S11639，CMOS，2048像素（14x200 μm） | 濱松S13496，CMOS，4096像素（7x200μm） |
| 信噪比 | 375:1 | 365:1 |
| 動態范圍 | 4500 | |
| 暗噪聲 | 15 cnts | |
| AD 轉換器 | 16-bit, 6 MHz | |
| 積分時間 | 9 μs – 30 s | |
| 通信接口 | USB 2.0 (480Mbps) / 尾端口 (38cm) USB-A | |
| 采樣速率（板卡平均） | 1.15 ms /scan | 1.19ms/scan |
| 數據傳輸速度 | 1.15 ms /scan | 1.19ms/scan |
| 數字I/O接口 | 5 個雙向可編程 I/O接口; 1個模擬輸出, 1個模擬輸入, 1x5V | |
| 外型尺寸，重量 | 105 x 80 x 20 mm, 277.5 g | |
| 電源要求 | 默認USB電源, 500 mA | |
| 工作溫度范圍 | 5-55 °C | |
Pacto Link
| Pacto 2K | Pacto 4K | |
| 光學平臺 | 對稱式 Czerny-Turner 光路, 焦距75 mm; Pacto 光學平臺 | |
| 波長范圍 | 200 - 1100 nm | |
| 雜散光 | 0.1 - 1% (典型值: 光柵300線對數/mm閃耀波長250nm, 雜散光< 0.3%) | |
| 靈敏度（計數/微瓦 每毫秒積分時間） | 365,000 | 261,000 |
| 探測器 | 濱松 S11639, CMOS, 2048像素 (14x200 μm) | 濱松 S13496, CMOS, 4096像素 (7x200μm) |
| 信噪比 | 375:1 | 365:1 |
| 動態范圍 | 4500 | |
| 暗噪聲 | 15 cnts | |
| AD 轉換器 | 16-bit, 6 MHz | |
| 積分時間 | 9 μs – 30 s | |
| 通信接口 | RS232或SPI, 需要獨立電源連接 | |
| 數據傳輸速度 | 待定 | 待定 |
| 數字 I/O 接口 | 5 個雙向可編程I/O; 1 個模擬輸出, 1 個模擬輸入, 1x5V | |
| 外型尺寸，重量 | 105 x 80 x 20 mm, 277.5 g | |
| 電源要求 | 獨立電源 | |
| 工作溫度范圍 | 5-55 °C | |
Pacto Bench Only
| Pacto 2K | Pacto 4K | |
| 光學平臺 | 對稱式 Czerny-Turner 光路, 焦距75 mm; Pacto 光學平臺 | |
| 波長范圍 | 200 - 1100 nm | |
| 雜散光 | 0.1 - 1%(典型值: 光柵300線對數/mm閃耀波長250nm, 雜散光<0.3%) | |
| 探測器 | 濱松S11639, CMOS, 2048像素 (14x200 μm) | 濱松S13496, CMOS, 4096像素 (7x200μm) |
| 外型尺寸，重量 | 105 ×80×20mm, 277.5g | |
| 工作溫度范圍 | 5-55 °C | |
| 通信接口 | 通過ZIF排線直連 | |
光柵選擇表
| 可用范圍 (nm) | 光譜范圍(nm) | 線對數/mm | 閃耀波長 (nm) | 訂購信息 | |
| UV/VIS/NIR | 200-1100** | 891** | 300 | 300 | MN0300-0.30 |
| UV/VIS | 200-850 | 515 | 600 | 300 | MN0600-0.30 |
| UV | 200-750 | 247-218* | 1200 | 250 | MN1200-0.25 |
| UV | 200-650 | 163-143* | 1800 | UV | MN1800-0.25 |
| UV | 200-580 | 113-69* | 2400 | UV | MN2400-0.25 |
| UV | 200-400 | 69-45* | 3600 | UV | MN3600-0.25 |
| UV/VIS | 250-850 | 515 | 600 | 400 | MN0600-0.40 |
| VIS/NIR | 300-1100** | 792** | 300 | 500 | MN0300-0.50 |
| VIS | 360-1000 | 495 | 600 | 500 | MN0600-0.50 |
| VIS | 300-800 | 247-218* | 1200 | 500 | MN1200-0.50 |
| VIS | 350-750 | 142-89* | 1800 | 500 | MN1800-0.50 |
| VIS | 350-640 | 74-49* | 2400 | VIS | MN2400-0.50 |
| NIR | 500-1050 | 495 | 600 | 750 | MN0600-0.75 |
| NIR | 500-1050 | 218-148* | 1200 | 750 | MN1200-0.75 |
| NIR | 600-1160 | 346-297* | 830 | 800 | MN0830-0.80 |
| NIR | 600-1100** | 495** | 300 | 1000 | MN0300-1.00 |
| NIR | 600-1100 | 495 | 600 | 1000 | MN0600-1.00 |
* 取決于光柵的起始波長；波長越長，色散越大，選擇范圍越小。
** 并非所有像素都將用于可用范圍。
光譜儀分辨率表
Pacto 2K
| 狹縫尺寸(μm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 光柵300線對數/mm | 1.0 | 1.4 | 2.5 | 4.8 | 9.2 | 21.3 |
| 光柵600線對數/mm | 0.40-0.53* | 0.7 | 1.2 | 2.4 | 4.6 | 10.8 |
| 光柵830線對數/mm | 0.32 | 0.48 | 0.93 | 1.7 | 3.4 | 8.5 |
| 光柵1200線對數/mm | 0.20-0.28* | 0.27-0.38* | 0.52-0.66* | 1.1 | 2.3 | 5.4 |
| 光柵1800線對數/mm | 0.10-0.18* | 0.20-0.29* | 0.34-0.42* | 0.8 | 1.6 | 3.6 |
| 光柵2400線對數/mm | 0.09-0.13* | 0.09-0.13* | 0.26-0.34* | 0.44-0.64* | 1.1 | 2.7 |
| 光柵3600線對數/mm | 0.06-0.08* | 0.10 | 0.19 | 0.4 | 0.8 | 1.8 |
*取決于光柵的起始波長；波長越長，色散越大，分辨率越高。
Pacto 4K
| 狹縫尺寸(μm) | 10 | 25 | 50 | 100 | 200 | 500 |
| 光柵300線對數/mm | 0.50-0.70 | 1.20-1.30* | 2.17 | 4.6 | 9 | 20 |
| 光柵600線對數/mm | 0.30-0.36* | 0.58-0.60 | 1.17 | 2.2 | 4.5 | 10 |
| 光柵830線對數/mm | 0.25 | 0.48 | 0.93 | 1.7 | 3.4 | 8 |
| 光柵1200線對數/mm | 0.14-0.18* | 0.3 | 0.62 | 1.08 | 2.2 | 5 |
| 光柵1800線對數/mm | 0.09-0.11* | 0.18 | 0.36-0.40* | 0.78 | 15 | 3.7 |
| 光柵2400線對數/mm | 0.07-0.09* | 0.13-0.15* | 0.26-0.32* | 0.40-0.64* | 1.1 | 2.7 |
| 光柵3600線對數/mm | 0.05-0.06* | 0.1 | 0.19 | 0.4 | 0.8 | 2 |
*取決于光柵的起始波長；波長越長，色散越大，分辨率越高。
訂購信息
訂購信息
Pacto
| 產品名稱 | 產品信息 |
| AvaSpec-PCT2048CL | Pacto 迷你光纖光譜儀，75 mm 焦距，2048像素CMOS探測器，USB2 供電接口，包括 DCL，消二級衍射濾光片，可更換狹縫 |
| AvaSpec-PCT4096CL | Pacto 迷你光纖光譜儀，75 mm 焦距，4096像素CMOS探測器，USB2 供電接口，包括 DCL，消二級衍射濾光片，可更換狹縫 |
| *OEM AvaSpec-PCT2048CL | OEM Pacto迷你光纖光譜儀，75 mm 焦距，2048像素CMOS探測器，USB2 供電接口， 包括 DCL，消二級衍射濾光片，可更換狹縫 |
| *OEM AvaSpec-PCT4096CL | OEM Pacto迷你光纖光譜儀，75 mm 焦距，4096像素CMOS探測器，USB2 供電接口，包括 DCL，消二級衍射濾光片，可更換狹縫 |
* 僅限 OEM 客戶
Pacto Link
| 產品名稱 | 產品信息 |
| OEM AvaSpec-PCT2048CL- RS232 | OEM Pacto迷你光纖光譜儀，75mm 焦距，2048像素CMOS探測器，RS232通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫 |
| OEM AvaSpec-PCT4096CL- RS232 | OEM Pacto迷你光纖光譜儀，75mm 焦距，4096像素CMOS探測器，RS232通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫 |
| OEM AvaSpec-PCT2048CL- SPI | OEM Pacto迷你光纖光譜儀，75mm 焦距，2048像素CMOS探測器，SPI通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫 |
| OEM AvaSpec-PCT4096CL- SPI | OEM Pacto迷你光纖光譜儀，75mm 焦距，4096像素CMOS探測器，SPI通訊，電源連接，包括DCL，消二級衍射濾光片，固定狹縫 |
Pacto Bench Only
| 產品名稱 | 產品信息 |
| OEM AvaBench-PCT2048CL | OEM Pacto迷你光纖光譜儀，75mm 焦距，2048像素CMOS探測器，包括 DCL，消二級衍射濾光片，固定狹縫 |
| OEM AvaBench-PCT4096CL | OEM Pacto迷你光纖光譜儀，75mm 焦距，4096像素CMOS探測器，包括 DCL，消二級衍射濾光片，固定狹縫 |
選項
Pacto
| 產品名稱 | 產品信息 |
| SLIT-XX-PRS | 可更換狹縫，適配沒有配置OSF的Pacto. 狹縫尺寸指定XX = 10, 25, 50, 100, 200, 500 μm |
| SLIT-XX-PRSF | 可更換狹縫，適配已配置OSF的Pacto. 狹縫尺寸指定XX = 10, 25, 50, 100, 200, 500 μm |
| *SLIT-XX-P | 固定狹縫的Pacto，狹縫尺寸指定 XX = 10, 25, 50, 100, 200, 500 μm |
| OSC | 消二級衍射濾光片對應光柵-MN 600-0.50 |
| OSC-UA | 消二級衍射濾光片對應光柵-MN 300-0.30 |
| OSC-VA | 消二級衍射濾光片對應光柵-MN 300-0.50 |
| OSF-YYY-3 | 消二級衍射濾光片YYY = 305, 395, 457, 515, 550, 600 nm, 取決于波長范圍 |
| DCL | 靈敏度增強透鏡 |
* 僅限 OEM 客戶
**Avantes將根據應用配置選擇所需的二級衍射濾光片
Pacto Link
| 產品名稱 | 產品信息 |
| SLIT-XX-P | 固定狹縫的Pacto，狹縫尺寸指定 XX = 10, 25, 50, 100, 200, 500 μm |
| OSC | 消二級衍射濾光片對應光柵-MN 600-0.50 |
| OSC-UA | 消二級衍射濾光片對應光柵-MN 300-0.30 |
| OSC-VA | 消二級衍射濾光片對應光柵-MN 300-0.50 |
| OSF-YYY-3 | 消二級衍射濾光片YYY = 305, 395, 457, 515, 550, 600 nm, 取決于波長范圍 |
| DCL | 靈敏度增強透鏡 |
*Avantes將根據應用配置選擇所需的消二級衍射濾光片選項。
Pacto Bench Only
| 產品名稱 | 產品信息 |
| SLIT-XX-P | 固定狹縫的Pacto，狹縫尺寸指定 XX = 10, 25, 50, 100, 200, 500 μm |
| OSC | 消二級衍射濾光片對應光柵-MN 600-0.50 |
| OSC-UA | 消二級衍射濾光片對應光柵-MN 300-0.30 |
| OSC-VA | 消二級衍射濾光片對應光柵-MN 300-0.50 |
| OSF-YYY-3 | 消二級衍射濾光片YYY = 305, 395, 457, 515, 550, 600 nm, 取決于波長范圍 |
| DCL | 靈敏度增強透鏡 |
*Avantes將根據應用配置選擇所需的消二級衍射濾光片選項。
